ModbusRTU转profibusDP网关与电动机保护器通讯案例

在工业自动化系统中，设备间的通信协议转换是常见需求。本文将通过一个案例详细介绍如何利用网关实现Modbus RTU到Profibus DP的转换，以实现电动机保护器与PLC系统的无缝通信。

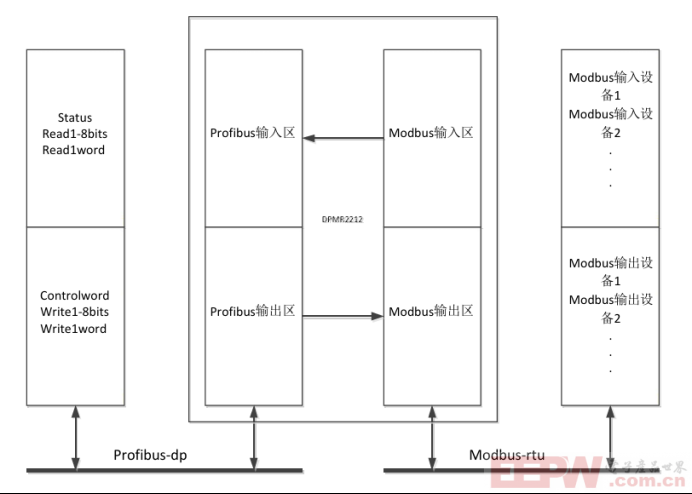

为了实现Modbus RTU到Profibus DP的转换，可以使用专用的网关设备。例如，XD-MDPB100网关就提供了这样的解决方案。该网关主要用于Profibus与Modbus之间的数据双向传输，支持Profibus-DP从站以及Modbus主站和从站。

接下来，通过一个实际应用案例进一步说明这种转换的具体操作。

在某项目中，有多个Modbus设备和仪表需要接入Profibus-DP网络，并且需要通过西门子PLC采集数据和控制这些设备。此外，具体步骤如下：

硬件连接：将所有Modbus设备连接到XD-MDPB100网关的Modbus侧接口。

将网关的Profibus DP接口连接到西门子PLC的Profibus网络上。

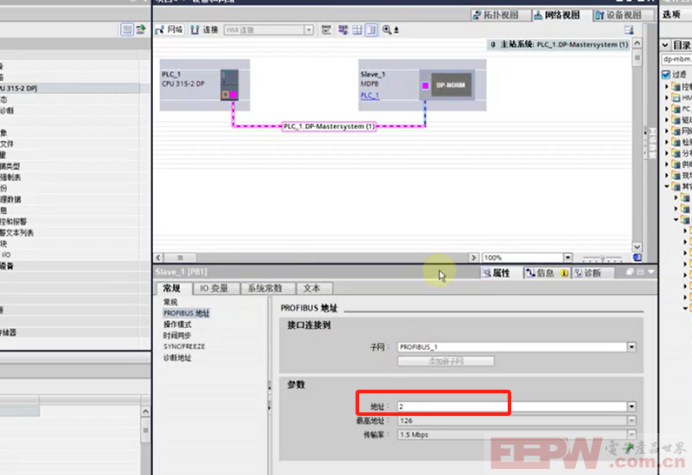

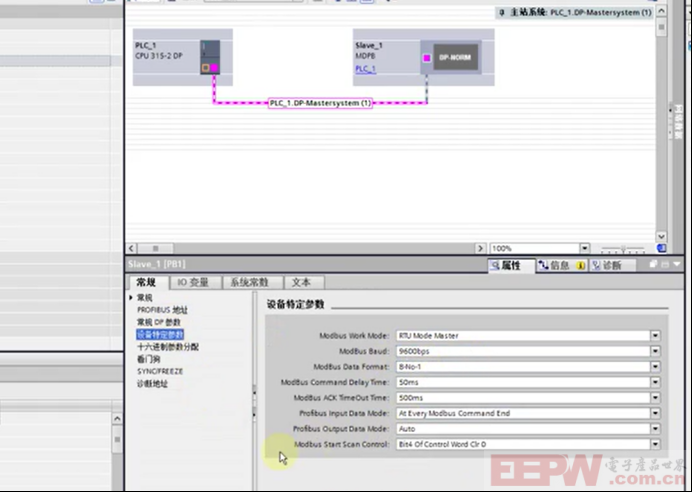

参数配置：在Profibus组态工具中，通过参数化设置，方便快速地完成XD-MDPB100网关的配置。

这包括设置Modbus主站和从站，以及Profibus DP从站的相关参数。

数据采集与监控：配置完成后，西门子PLC可以通过Profibus网络读取Modbus设备的数据，并进行相应的控制操作。

通过这种方式，可以有效地解决不同通信协议设备之间的互操作问题，提高系统的集成度和灵活性。

未来，随着工业4.0的发展，更多类似的通信协议转换方案将会被开发和应用，进一步推动智能制造的进步。
