EtherCAT主站转Profinet网关接禾川伺服驱动器X5E快速配置案例

在工业自动化领域，不同通信协议之间的转换与兼容是实现设备互联互通的关键环节。EtherCAT主站转Profinet网关在与禾川伺服驱动器X5E系列通讯的应用中，展现出了独特的价值与作用。

EtherCAT（以太网控制自动化技术）和Profinet作为两种主流的工业以太网通信协议，各自有着不同的特点与应用场景。EtherCAT以其高速、高效的实时性能著称，能够在短时间内传输大量的数据，适用于对运动控制精度和同步性要求极高的场合。而Profinet则凭借其开放性、兼容性以及广泛的应用生态，在众多工业自动化系统中得到了广泛应用。当需要将采用EtherCAT协议的主站与使用Profinet协议进行控制的禾川伺服驱动器X5E系列进行通讯时，就需要借助专门的网关来实现协议转换。

禾川伺服驱动器X5E系列本身具备诸多优势。它采用了先进的电机控制算法，能够实现高精度的位置、速度和转矩控制，满足各种复杂工业应用的需求。同时，该系列驱动器还具备良好的稳定性和可靠性，能够在恶劣的工业环境下长时间稳定运行。然而，由于其原生支持的是Profinet协议，若要与EtherCAT主站协同工作，就必须解决协议不匹配的问题。

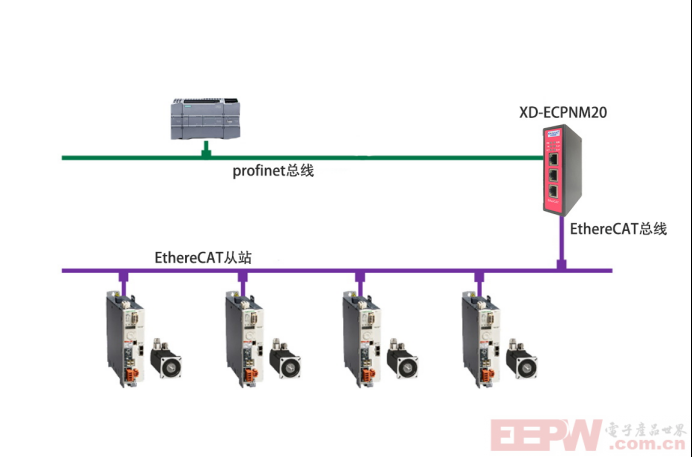

EtherCAT主站转Profinet网关的出现，很好地解决了这一难题。该网关能够将EtherCAT主站发送的数据按照Profinet协议的格式进行转换，使其能够被禾川伺服驱动器X5E系列所识别和理解。反之，它也能将驱动器反馈的数据转换为EtherCAT主站可接收的格式，从而实现双向的数据通讯。接下来演示下配置步骤

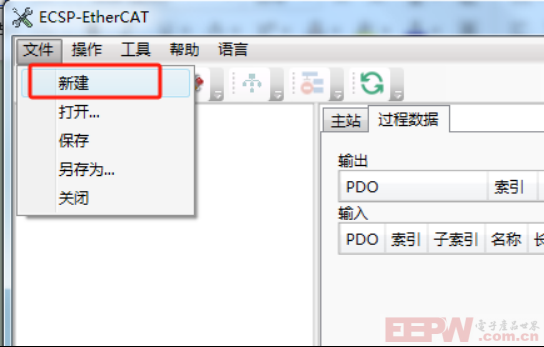

首先需要打开EtherCAT主站转Profinet网关配置软件并创建新项目

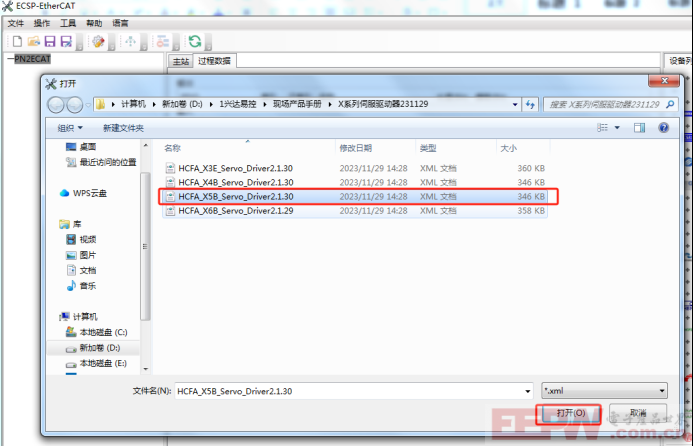

在工具找到打开导入ESI文件，选择伺服驱动的ESI文件点击打开

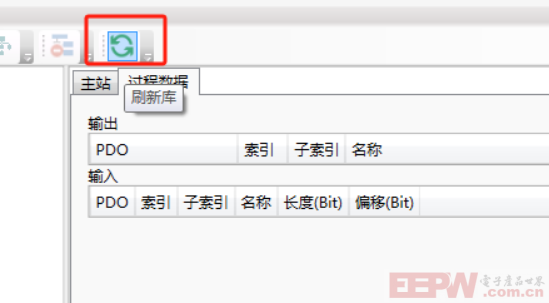

点击更新设备列表

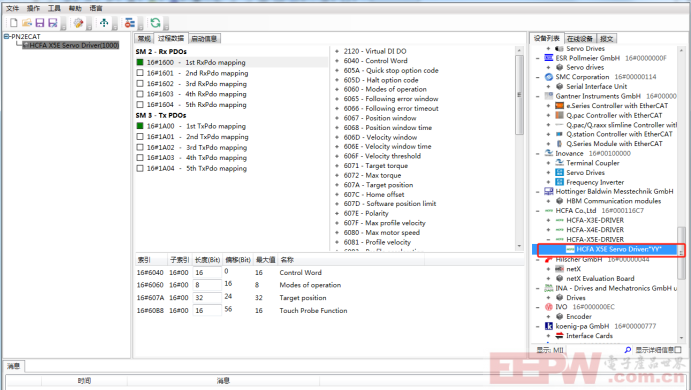

在设备列表找到安装的ESI文件双击添加与主站连接

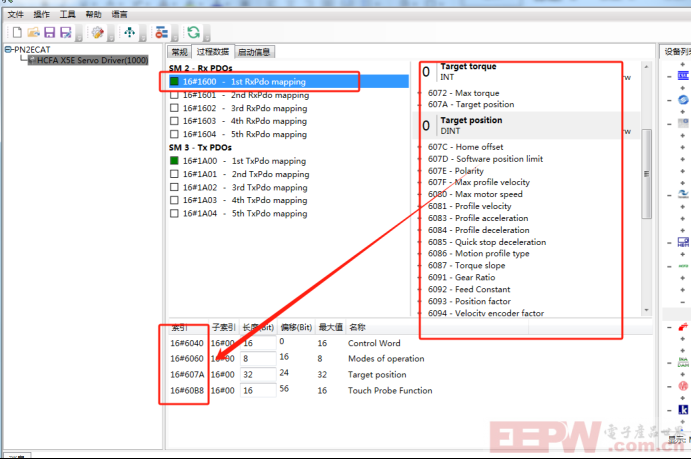

添加PDO索引到下面列表后把配置下载到EtherCAT主站转Profinet网关

EtherCAT主站转Profinet网关在与禾川伺服驱动器X5E系列的通讯应用中，发挥了不可或缺的桥梁作用。它实现了不同协议之间的数据转换和通讯，使得EtherCAT主站和禾川伺服驱动器X5E系列能够协同工作，共同为工业自动化系统的高效、稳定运行提供有力支持。随着工业自动化技术的不断发展，这种协议转换网关的应用将会越来越广泛，为推动工业智能化进程做出更大的贡献。
