SV660F伺服驱动器与EtherCAT主站转Profinet网关通讯案例

在现代工业自动化领域，不同协议的设备之间的互联互通是实现高效生产的重要环节。EtherCAT和Profinet作为两种广泛应用的工业以太网通信协议，各自有着独特的优势和应用场景。然而，如何实现EtherCAT主站与Profinet从站，特别是与汇川伺服驱动器之间的通信，是一个值得关注的问题。本文将深入探讨EtherCAT主站转Profinet网关的工作原理、配置方法以及其在汇川伺服通讯中的应用，旨在为读者提供清晰、准确的知识和实用的指导。

EtherCAT与Profinet协议概述

EtherCAT（Ethernet for Control Automation Technology）是一种实时工业以太网通信协议，于2003年引入市场，并在2007年成为国际标准，2014年被纳入中国国家标准。它以其纳秒级的精确同步、灵活的网络拓扑和支持多达65535个节点的复杂网络结构而闻名，广泛应用于需要高精度同步和快速响应的场合，如运动控制和机器人技术。

另一方面，Profinet是一种由西门子等公司推动的工业以太网通信协议，它在PN（Profinet）侧作为从站，通过数据映射方式工作，连接至PLC的Profinet端口；而在EtherCAT侧则作为主站，连接至EtherCAT从站设备，如伺服驱动器和变频器。Profinet的设计目的是实现控制器、传感器和执行器之间的高速通信，支持多种拓扑结构和实时数据交换

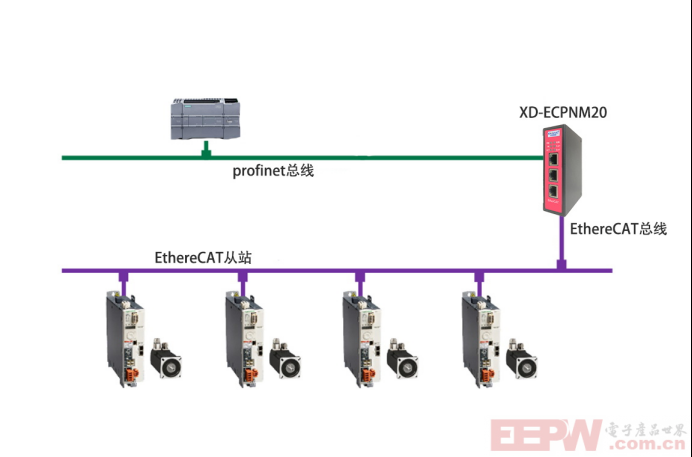

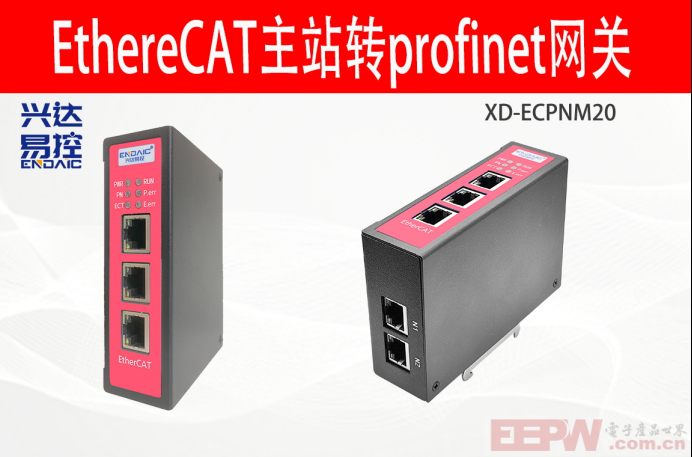

以兴达易控的XD-ECPNM20网关模块为例，该模块是实现EtherCAT协议和Profinet协议之间无缝通信的重要设备。在配置过程中，首先需要将网关模块连接到EtherCAT从站和Profinet主站设备。

在实际应用中，以西门子PLC 1200与汇川SV660F伺服驱动器的通信为例，通过配置XD-ECPNM20网关模块，可以实现PLC与伺服驱动器之间的稳定通信。这不仅节省了成本，还提高了系统的可靠性和性能。

下面通过SV660F伺服驱动器的XML描述文件在网关软件上面进行配置

打开兴达易控提供的网关配置软件EtherCAT Configure Studio Pro

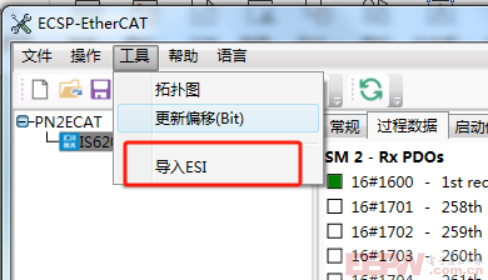

在工具找到“导入ESI文件”

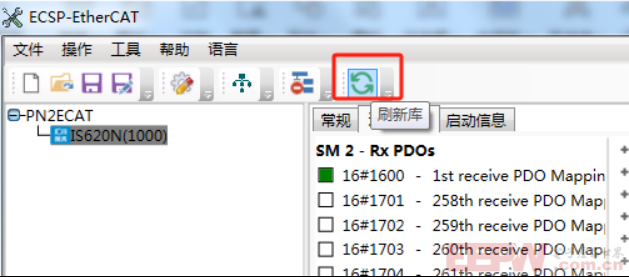

点击刷新库

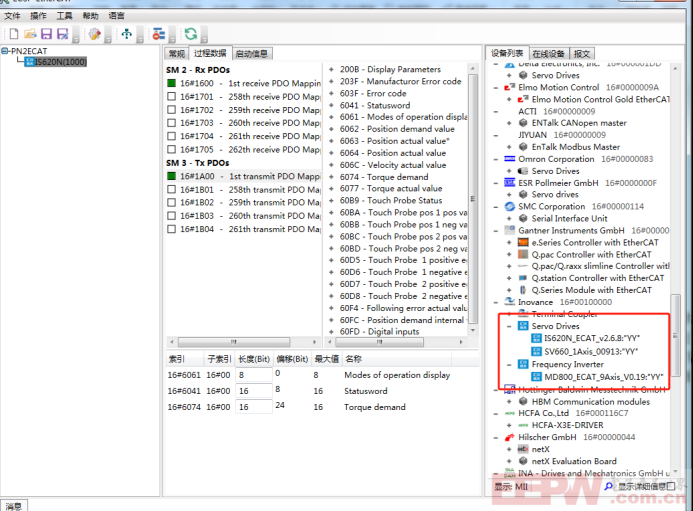

找到伺服驱动器ESI文件双击添加到组态页面

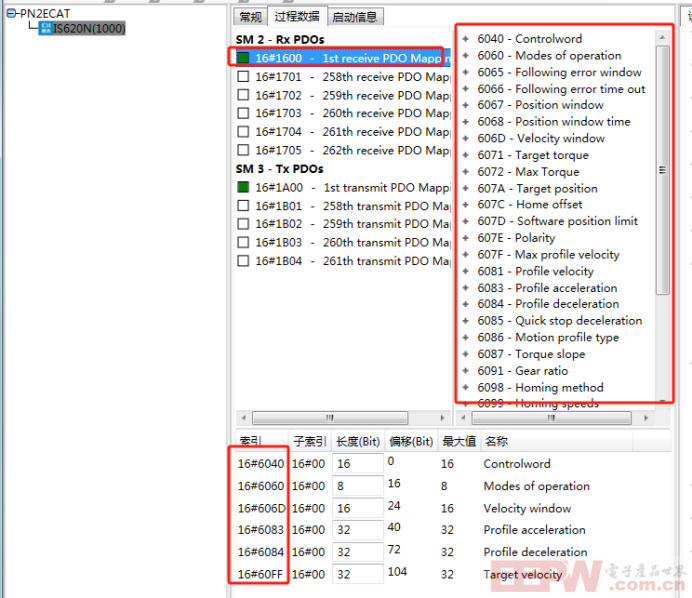

添加PDO索引

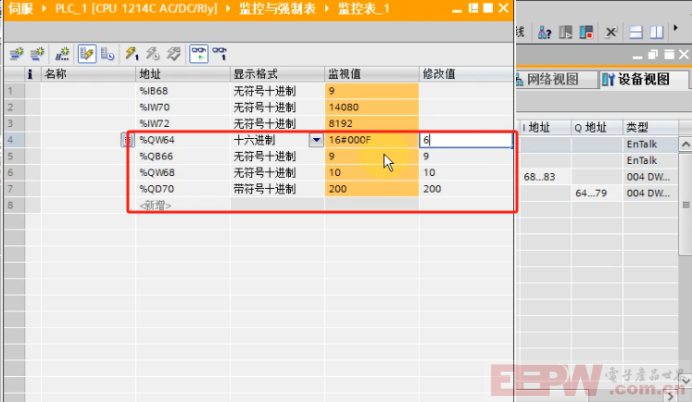

最后在博图对伺服进行控制

EtherCAT主站转Profinet网关为工业自动化领域中的不同协议设备之间的互联互通提供了一种有效的解决方案。通过使用专门的网关模块和简单的配置步骤，企业可以轻松实现EtherCAT主站与Profinet从站设备之间的无缝通信。这不仅提高了系统的灵活性和可扩展性，还降低了成本并提高了生产效率。随着工业自动化技术的不断发展，我们有理由相信，EtherCAT主站转Profinet网关将在未来发挥更加重要的作用。
