Modbus RTU转profibus DP接温湿度传感器在西门子300PLC监控实时数据

在环境监控领域，温湿度传感器是不可或缺的组成部分。
随着工业自动化水平的提升，对监控系统的稳定性和效率要求也越来越高。
传统的Modbus RTU接口虽然应用广泛，但在一些高要求的场合，其性能可能不足以满足需求。
因此，将Modbus RTU转Profibus DP进行互换成为一种趋势，以期获得更高的数据传输效率和更强的系统稳定性。

实现Modbus RTU转Profibus DP并非一蹴而就，这背后涉及一系列复杂的技术挑战和关键步骤。
首先，我们需要了解这两种通信协议的核心差异。
Modbus RTU是基于串行通信的协议，而Profibus DP则是一种基于以太网的高速数据通信标准。
这意味着，在转换过程中，我们不仅需要改变物理连接方式，还需要确保数据格式和传输速度的兼容性。

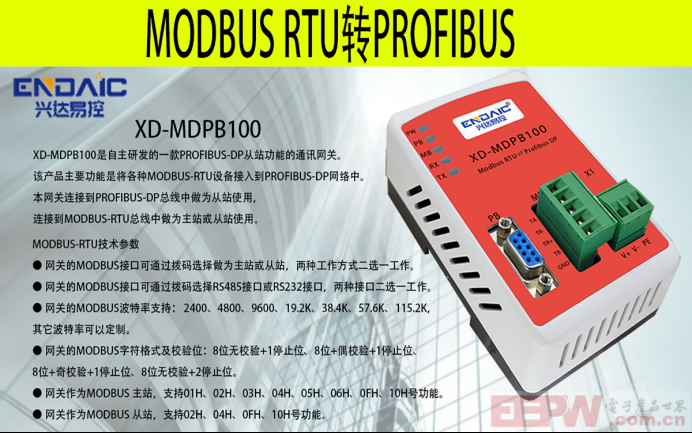

XD-MDPB100是自主研发的一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到PROFIBUS-DP网络中。

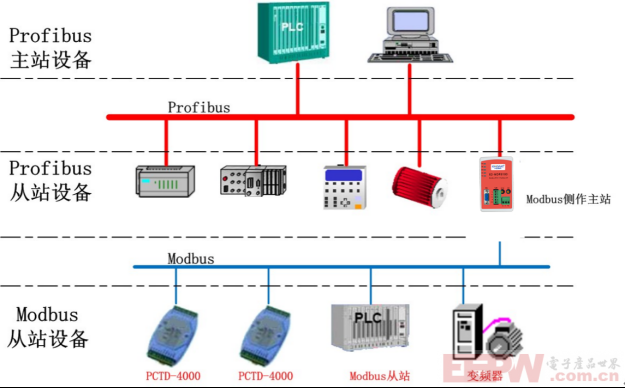

本网关连接到PROFIBUS-DP总线中做为从站使用，连接到MODBUS-RTU总线中做为主站或从站使用。

● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。

● 网关做为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。

● 支持的插槽数量：最大39条。

● MODBUS做为主站或从站时，使用不同的GSD文件。

　　MODBUS-RTU技术参数

● 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

● 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。

● 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

● 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。

● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等级：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

modbus转profibus通过网关（XD-MDPB100）在西门子300plc上面监控温湿度传感器实时数据配置方法步骤如下：

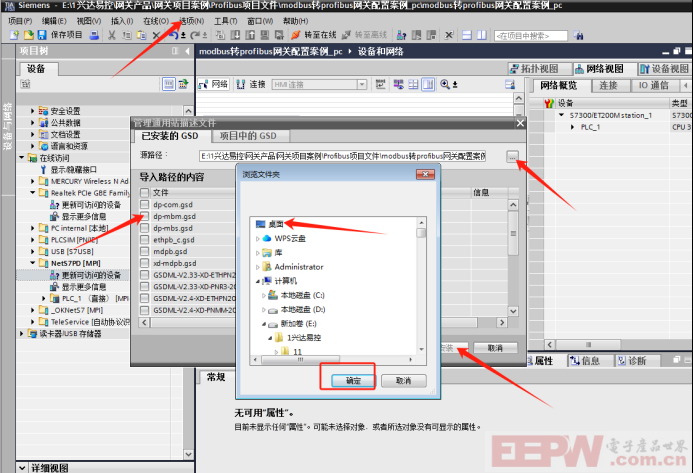

1、打开博图创建新工程，进入新工程后打开选项找到“管理通用站描述文件”选择GSD文件所在路径点确认，选中dp-mbm.gsd点击安装：

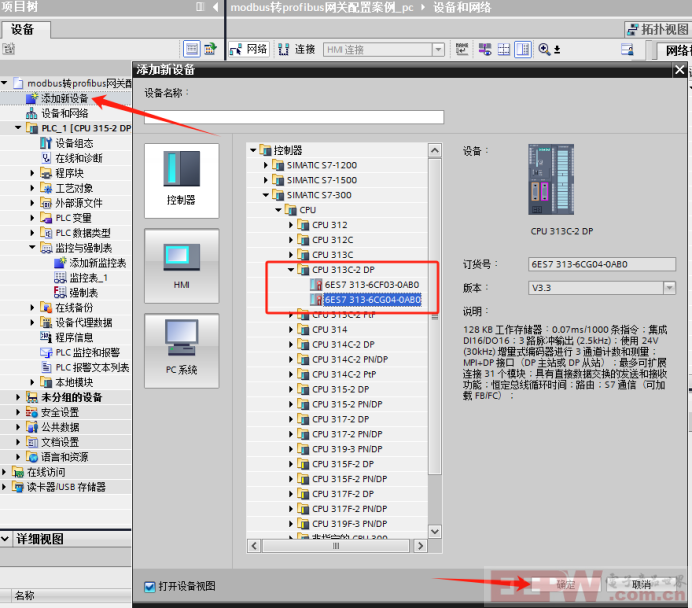

2、在左侧项目树这里“添加新设备”选择plc型号点击确认添加到组态页面：

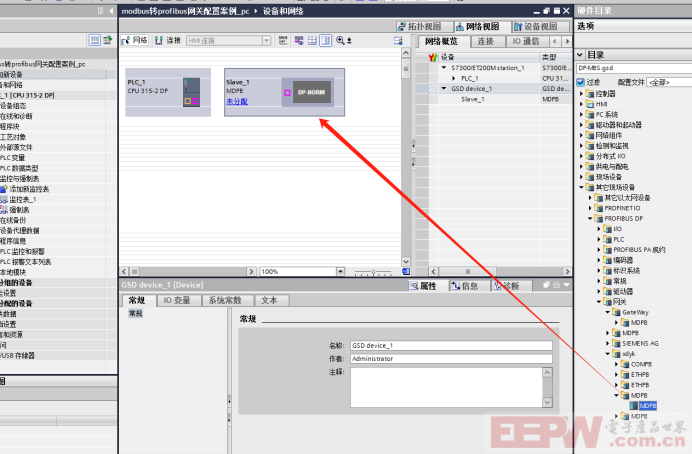

3、进入组态页面后在左侧硬件目录“其他现场设备”找到安装好的GSD文件，双击添加到组态页面：

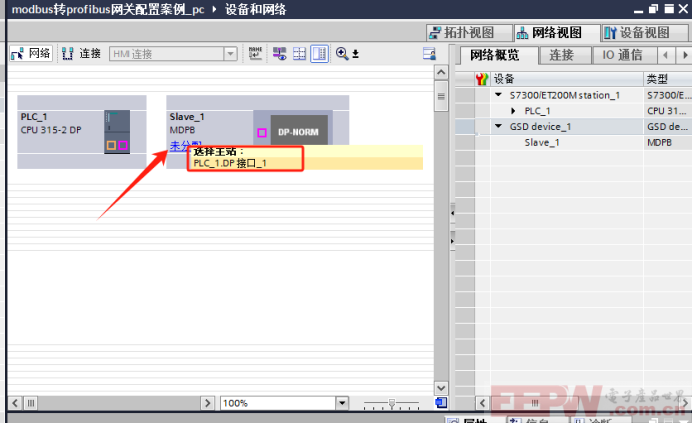

4、添加进组态页面后点击模块“未分配”选择主站，PLC_1.DP接口_1进行连接，如下图所示：

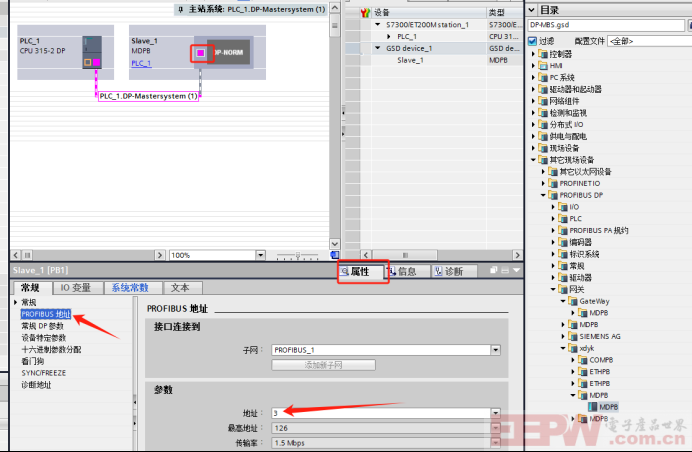

 5、点击进入模块属性在profibus地址里填入模块拨码地址，本案例拨码拨到3所以在地址里填写的也是3，如下图所示：

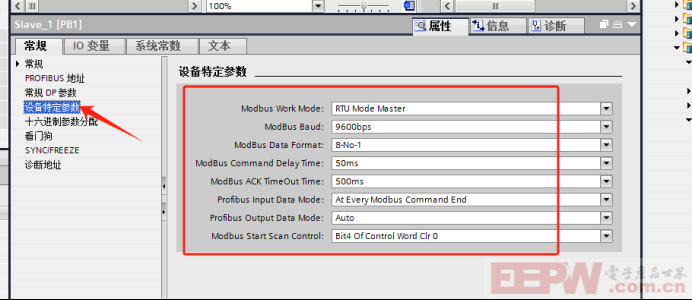

 6、在设备特定参数里更改波特率 数据位 校验位 停止位：

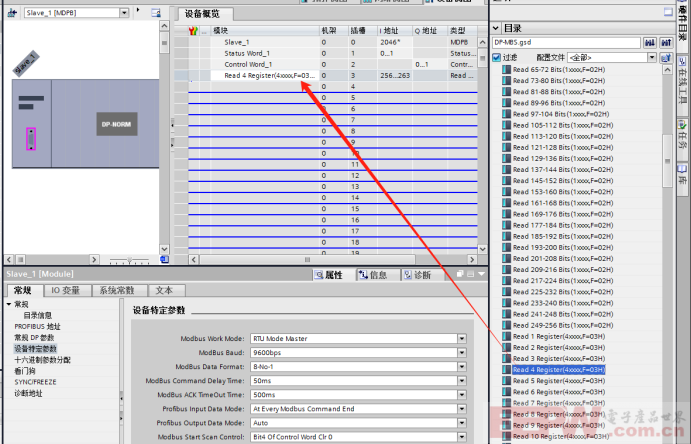

7、配置完成双击进入设备视图，在右侧目录添加读写指令，如下图所示：

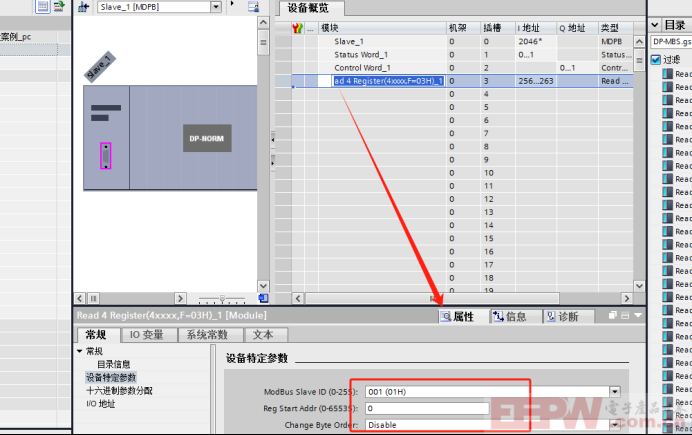

 8、点击添加完成的指令进入属性，在设备特定参数里更改站地址和起始地址：

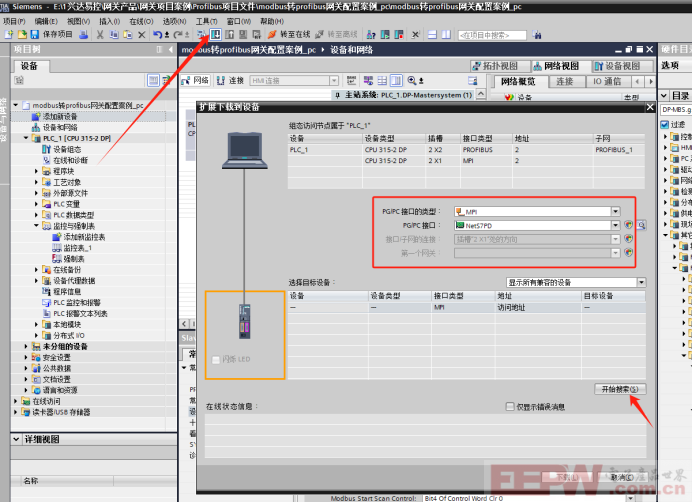

9、回到网络视图点击下载，选择接口类型点击开始搜索：

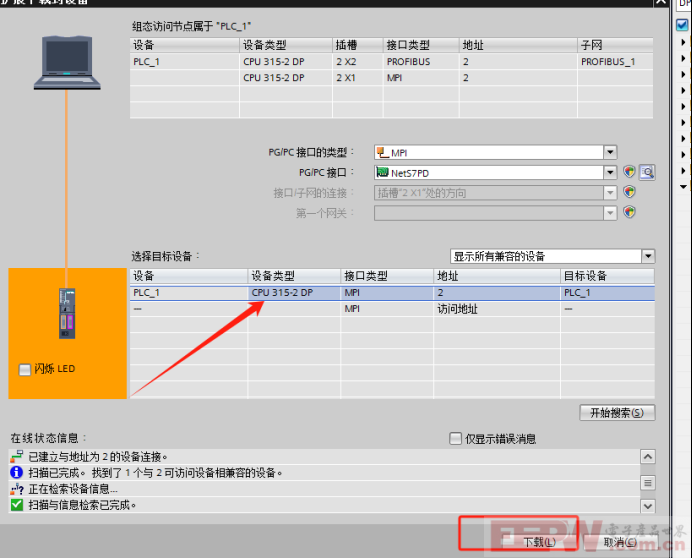

10、搜索完成选中点击下载：

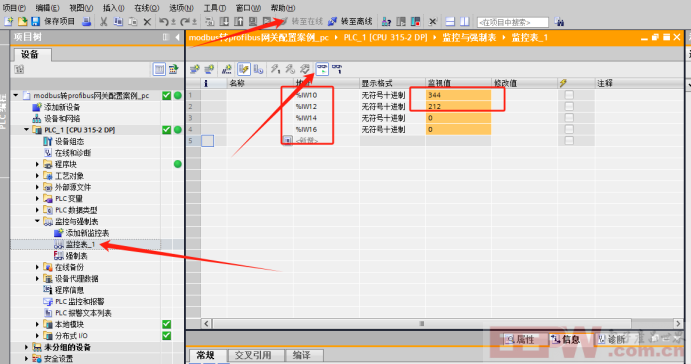

11、下载完成后点击“转至在线”然后在左侧项目树“监控与强制表”里点击添加新监控表，在监控表里填写读写指令的I地址进行监控，在下图我们可以看到温湿度传感器的实时温度湿度在监控表里实时监控到了：

通过合理的设计和配置，我们可以成功地将Modbus RTU转Profibus DP进行互转，并连接温湿度传感器。
这不仅提高了系统的兼容性和扩展性，还为工业生产提供了更为便捷、高效的监测手段。
希望本文能为您提供一些有益的参考，祝您在工业自动化领域取得更多成果！
