ABB电机保护单元通过Profibus DP主站转Modbus TCP网关实现上位机通讯

在工业自动化领域，设备之间的通信至关重要。Profibus DP是一种广泛应用的现场总线标准，而Modbus TCP则是一种基于以太网的常见通信协议。将Profibus DP主站转换为Modbus TCP网关，实现与ABB电机保护单元的通讯，有着重要的意义和实用价值。

Profibus DP（Decentralized Peripherals，分布式外围设备）是德国西门子公司等企业联合开发的通信协议，广泛应用于工业自动化领域。它采用主从式结构，一个主站可以与多个从站进行通信。Profibus DP具有高速数据传输、实时性好、抗干扰能力强等优点，能够满足工业现场对实时性和可靠性的高要求。在实际应用中，许多自动化设备都支持Profibus DP接口，通过该接口可以实现设备之间的高效通信和协同工作。

Modbus TCP则是Modbus协议族中的一种，它将Modbus协议应用于TCP/IP网络。TCP/IP网络具有广泛的普及性和良好的兼容性，使得Modbus TCP能够在不同操作系统和硬件平台上运行。Modbus TCP采用客户端/服务器模型，主站作为客户端发送请求，从站作为服务器响应请求。这种通信方式简单灵活，易于实现和集成。

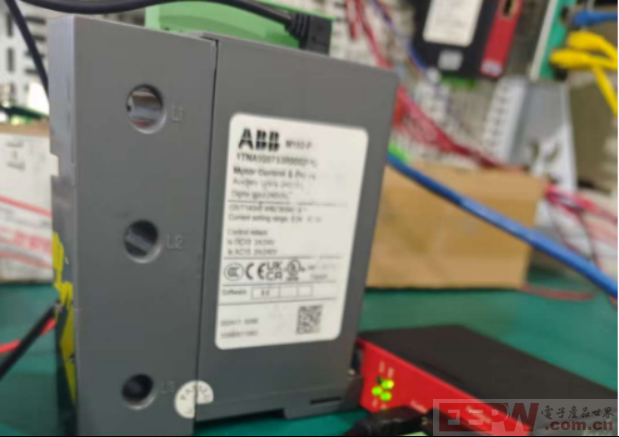

ABB电机保护单元是用于保护电机的重要设备，它能够实时监测电机的运行状态，如电流、电压、温度等参数。当电机出现异常情况时，保护单元能够及时切断电路，保护电机免受损坏。ABB电机保护单元通常支持多种通信协议，包括Modbus TCP，这使得它可以与其他设备进行方便的通信。

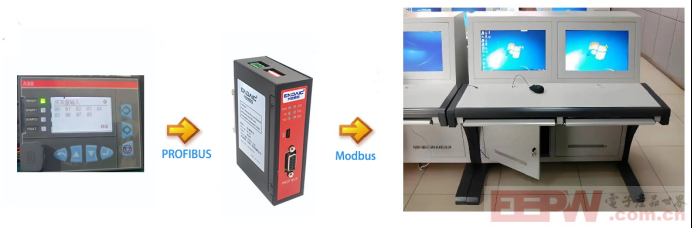

接下来，我们以连接ABB电机保护单元为例，介绍具体的实施步骤：

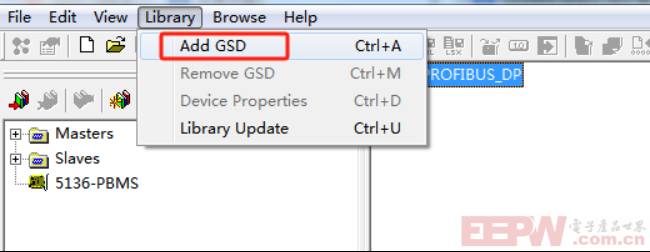

首先在网关组态配置软件导入ABB的GSD描述文件

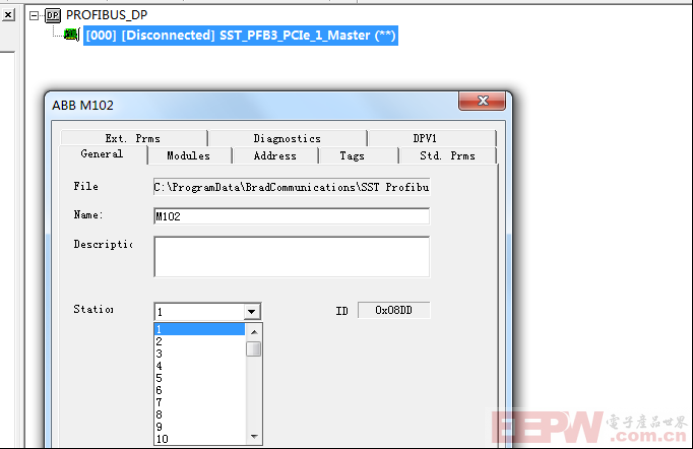

设置profibus地址

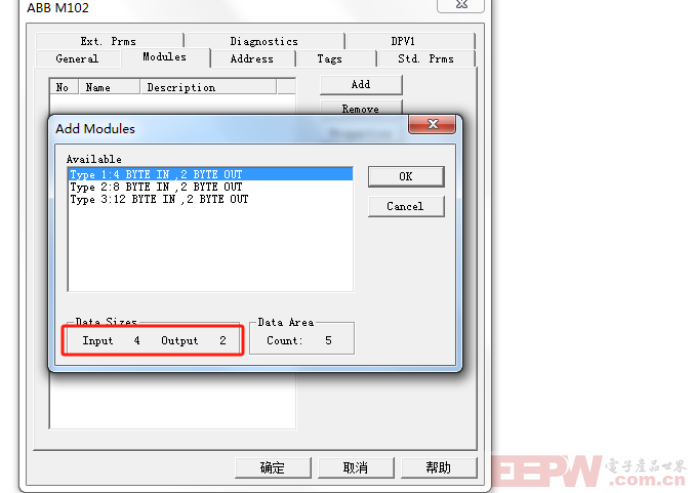

手动添加4字节的读和两字节的写

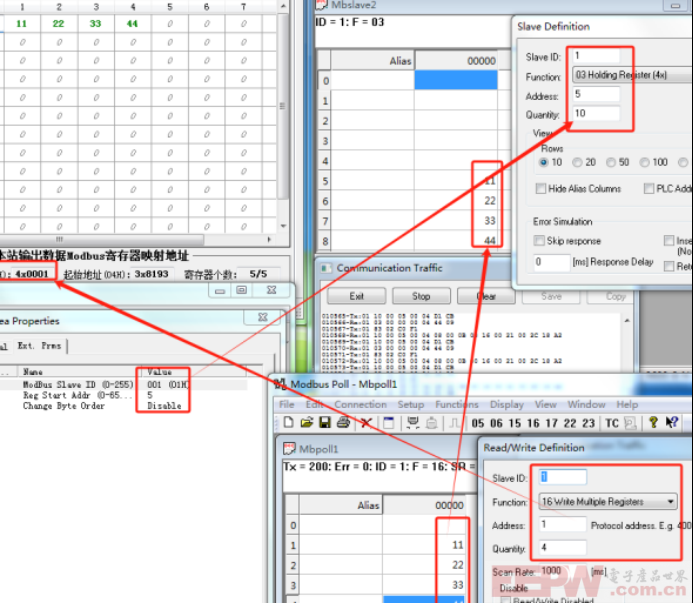

用modbus poll调试软件来监控数据，如下图

将Profibus DP主站转换为Modbus TCP网关与ABB电机保护单元通讯是一项具有重要意义的工作。它能够提高系统的兼容性和灵活性，便于系统集成和管理，降低系统成本。在实际应用中，需要充分了解相关知识和技术，选择合适的转换设备或软件，并进行严格的测试和调试，以确保系统的稳定运行。随着工业自动化技术的不断发展，这种通信方式将会得到越来越广泛的应用。
