Profibus DP主站转Modbus TCP网关接E+H流量计通讯案例

在现代工业自动化领域，设备间的通信是确保生产过程顺利进行的关键。Profibus DP（Process Field Bus）和Modbus TCP（Transmission Control Protocol）都是广泛应用于工业通信的两大协议。本文将详细探讨如何实现Profibus DP主站转Modbus TCP网关与Endress+Hauser（E+H）流量计之间的通讯，并介绍其背后的技术原理和应用价值。

Profibus DP与Modbus TCP简介

Profibus DP是一种高速、实时性强的现场总线系统，广泛用于工业自动化中PLC与各种传感器、执行器之间进行数据交换。它支持主从结构的通讯模式，主站控制整个网络的通讯调度，而从站则响应主站的请求。

Modbus TCP是基于TCP/IP协议的Modbus协议扩展，适用于工业以太网环境中。它继承了传统Modbus协议的简单易用特点，同时利用了以太网的高速率和广泛覆盖范围，使其在工业自动化中的应用更加灵活和高效。

E+H流量计的特点

Endress+Hauser（E+H）是一家知名的全球过程测量和控制技术领导者，其流量计产品具有精度高、稳定性好等特点，广泛应用于化工、食品饮料、水处理等多个行业。E+H流量计通常支持多种通讯协议，包括Modbus TCP，这为与其他设备进行集成提供了方便。

实现Profibus DP主站转Modbus TCP网关的必要性

在某些工业应用场景中，现有的设备可能使用不同的通讯协议，例如Profibus DP和Modbus TCP。为了实现不同协议设备之间的互联互通，需要使用协议转换网关。具体来说，Profibus DP主站转Modbus TCP网关能够将Profibus DP主站的命令转换为Modbus TCP协议，从而与支持Modbus TCP的设备（如E+H流量计）进行通讯。

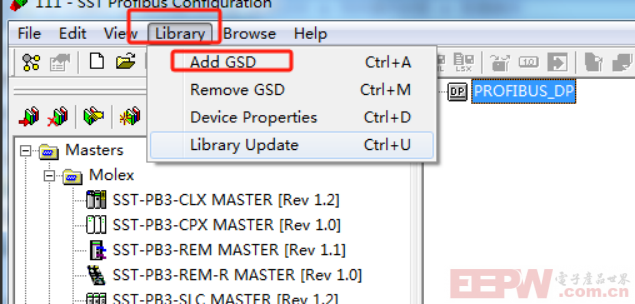

接下来需要用E+H流量计的GSD描述文件进行与Profibus DP主站转Modbus TCP网关进行组态

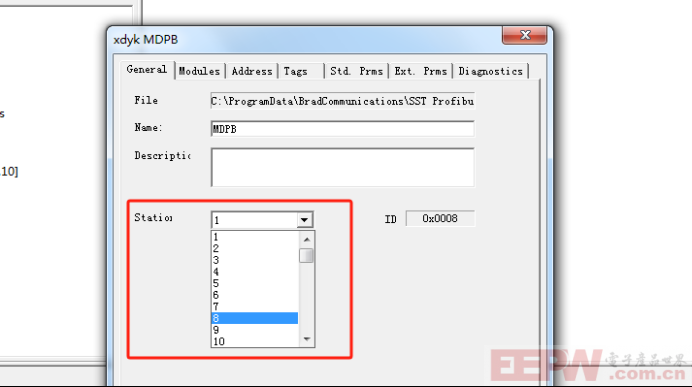

设置profibus地址

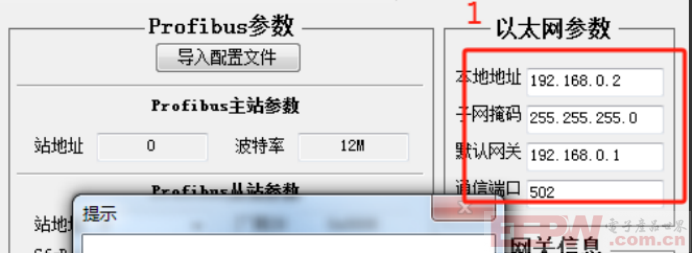

设置主站波特率，和modbus参数

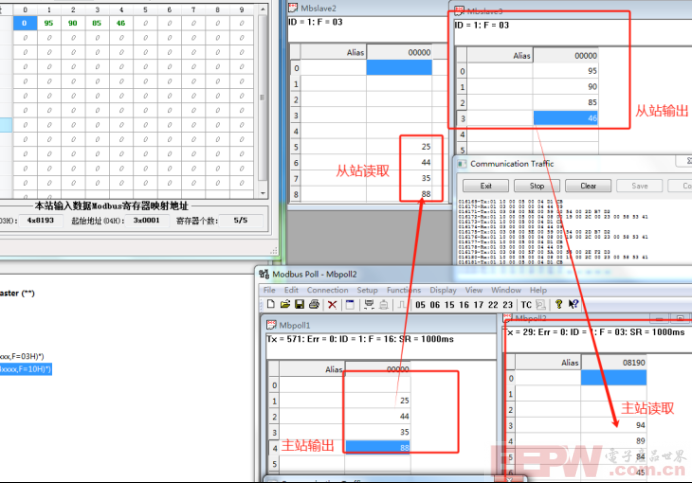

最后用modbus poll测试软件来读取从站发送的数据和对从站发送控制命令

Profibus DP主站转Modbus TCP网关与E+H流量计之间的通讯是一个既实用又高效的解决方案。它不仅解决了不同协议设备之间的互操作问题，还为工业自动化系统的升级和扩展提供了更多可能性。随着工业4.0时代的到来，这类跨协议通信技术的应用将会越来越广泛，值得广大工程师和企业深入探索和实践。
