Modbus RTU 转 Profibus 网关实现V5 - F5 变频器与西门子 S7-300 PLC数据交互

在工业自动化领域，不同设备之间的通信协议兼容问题常常困扰着工程师们。本篇将以信捷 V5 - F5 变频器与西门子 S7-300 PLC 的通信为例，深入探讨借助 Modbus RTU 转 Profibus 网关实现两者通信的解决方案。

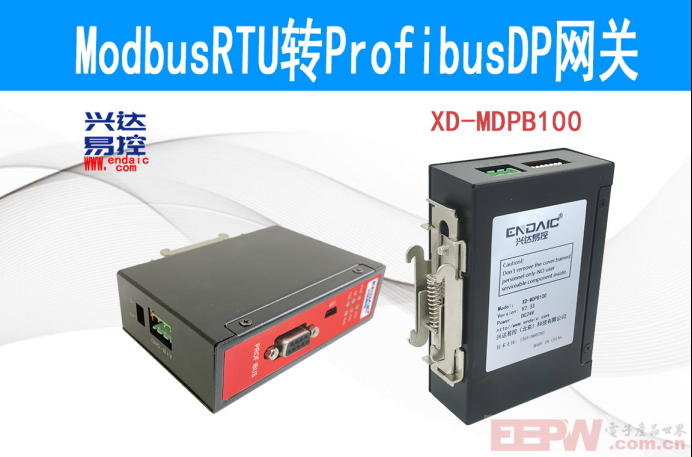

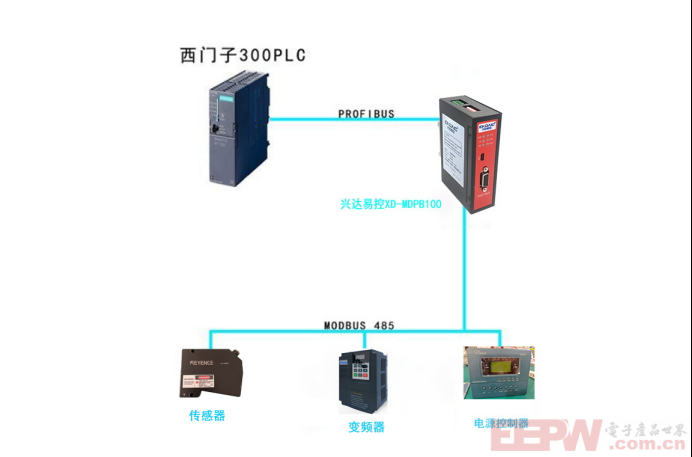

在实际应用场景中，信捷 V5 - F5 变频器采用 Modbus RTU 协议进行通信，而西门子 S7-300 PLC 则基于 Profibus DP 协议。要让它们顺利 “对话”，就需要一个关键的桥梁 ——Modbus RTU 转 Profibus 网关。兴达易控 XD - MDPB100 网关就是这样一种理想的设备，它具备高性能处理器和稳定通信模块，支持多种通信协议与丰富配置选项，能很好地适配工业场景需求。

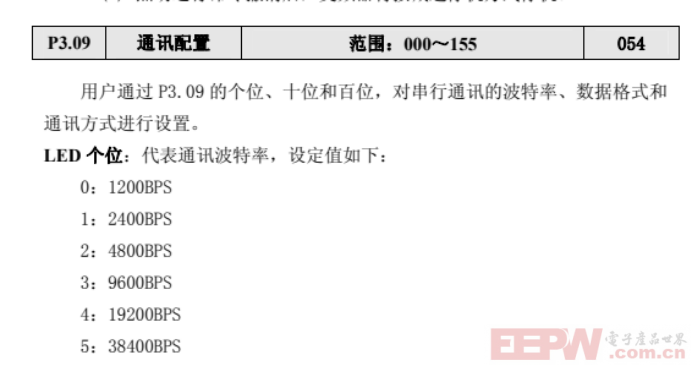

硬件选型确定后，首要任务是配置通信参数。对于 Profibus DP 主站，也就是西门子 S7-300 PLC，需精准设置主站地址、波特率、数据格式等参数。这些参数务必与 Profibus DP 网络中的其他设备保持一致，这是通信顺畅的基础。而在 Modbus RTU 侧，针对信捷 V5 - F5 变频器，要依据其通信手册，确定合适的波特率、数据位、停止位等参数，确保变频器能准确接收和发送数据。

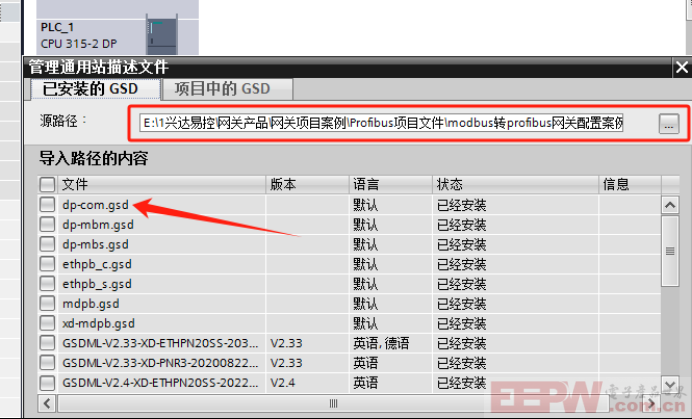

以西门子 S7 - 300 PLC 为例，打开博图创建新项目，添加 PLC 后，若使用特定网关驱动，需先添加 GSD 文件。同时，要保证本机与 PLC 的 IP 地址合理设置，要么固定 PLC 的 IP 地址并相应调整本机的 IP，要么在 PLC IP 固定时，修改本机 IP。在网络视图下点击 “硬件” 目录，找到网关驱动并添加到博图里，随后将 1500PLC（若项目中涉及）和网关连接起来。

把Modbus RTU 转 Profibus 网关驱动拖拽到组态界面与plc进行连接

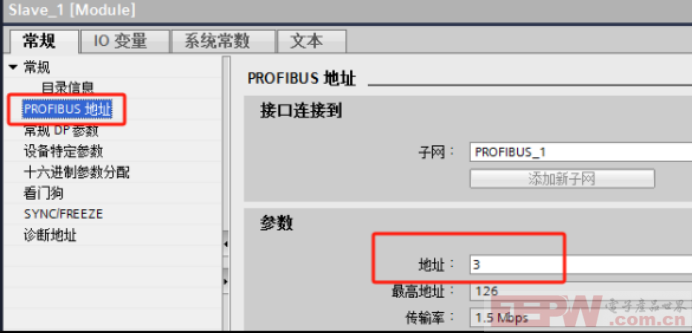

设置网关波特率与profibus拨码地址

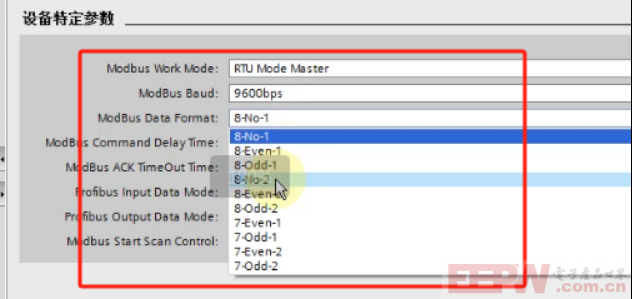

设置modbus参数

在右侧目录添加输入输出指令

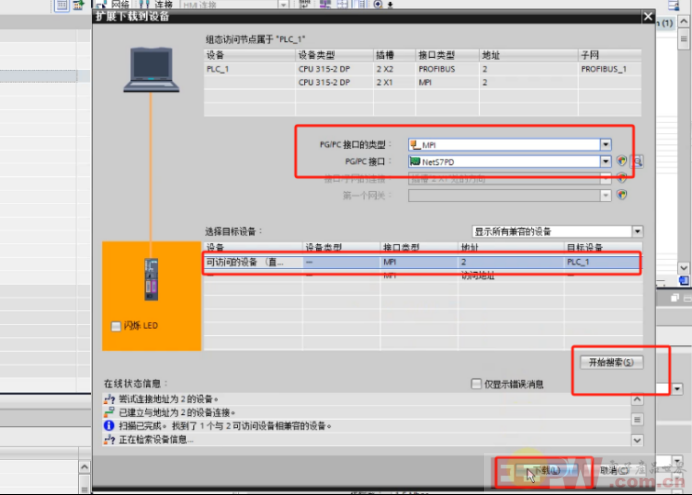

下载组态配置到plc

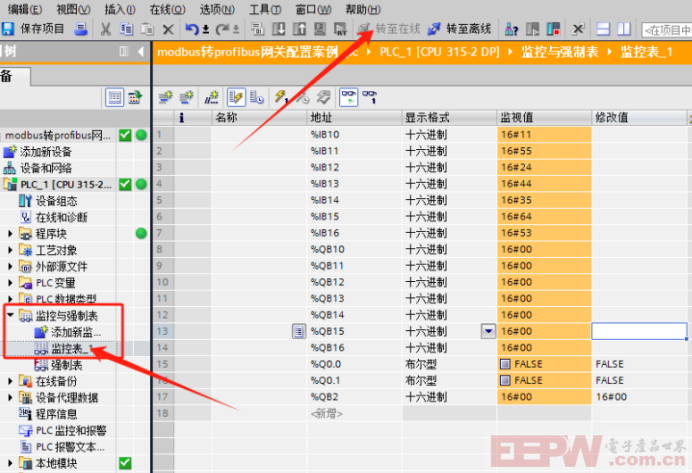

最后在线监控

通过合理运用 Modbus RTU 转 Profibus 网关，能够有效解决信捷 V5 - F5 变频器与西门子 S7 - 300 PLC 的通信难题，实现工业自动化系统的有效集成，提升生产效率和设备管理的智能化水平。
