兴达易控Profibus DP主站转modbusRTU网关如何监控数据

在工业自动化领域，兴达易控Profibus DP主站转Modbus RTU网关作为一种关键的通信设备，发挥着连接不同通信协议系统的核心作用。该网关通过将Profibus DP主站的信号转换为Modbus协议，实现了设备之间的高效数据交换和控制功能。

1、因为状态字节的存在，在数据转换到modbus端后，不能以modbus寄存器为单位对数据进行直接解析。所以需要将数据重新映射，只保留有效的4个字节数据。

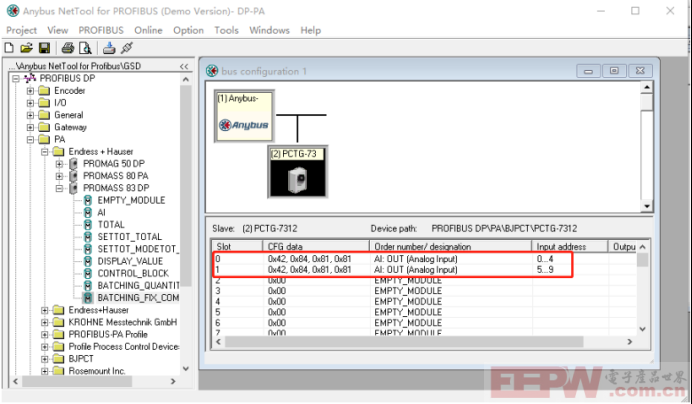

下面的组态中添加了两个AI

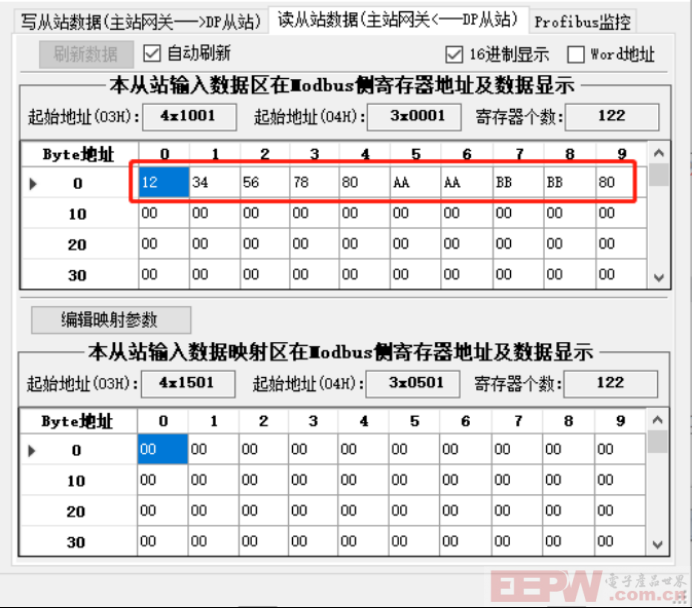

2、未映射前，Profibus主站输入数据为

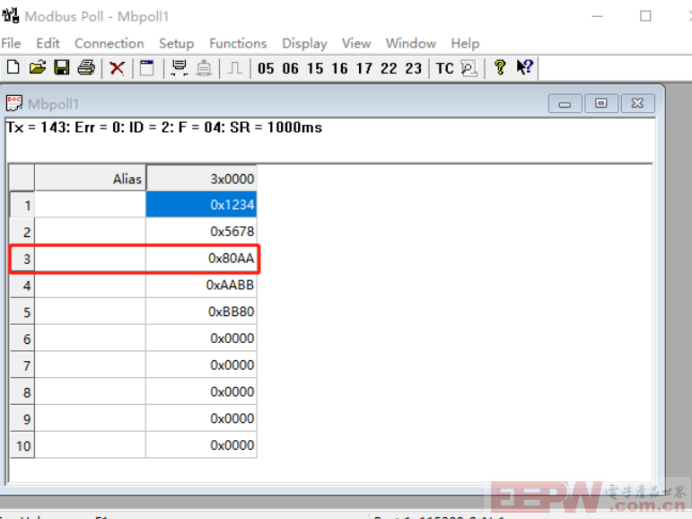

3、通过Modbus主站读数据（Modbus寄存器地址为3x0001）

4、其中第一个AI的状态字节和第二个AI的第一个数据字节组合成了一个Modbus寄存器，造成不能方便解析第二个AI的数据。

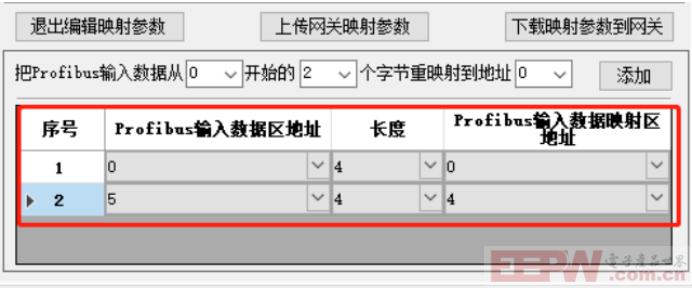

5、添加映射参数，将AI的状态字节去掉

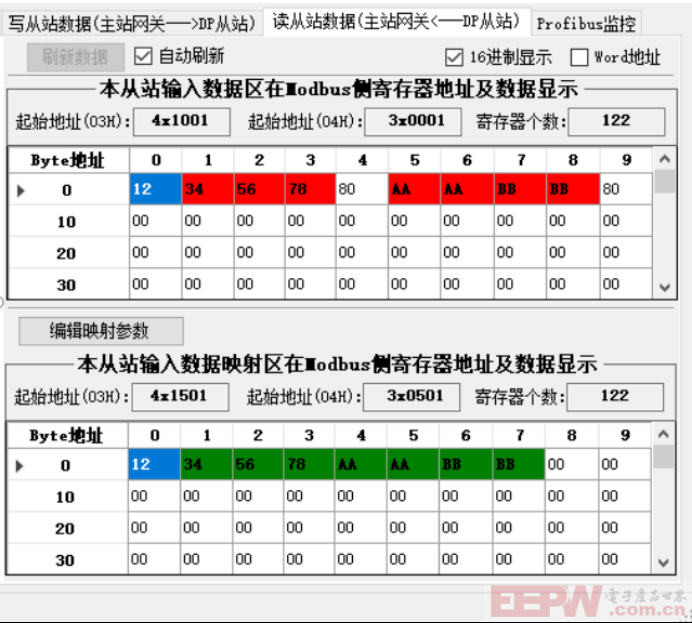

6、将映射参数下载到网关后重启，配置软件关闭重启，配置软件显示数据如下

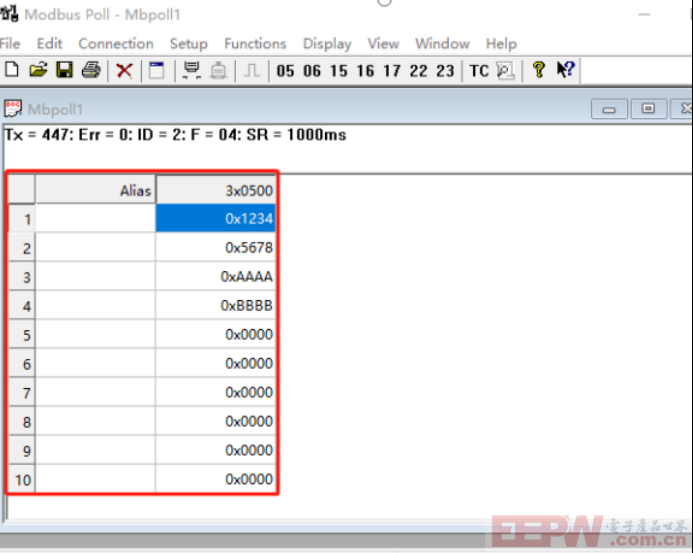

7、在Modbus主站读映射后的数据（Modbus寄存器地址为3x0501）

通过合理配置和使用兴达易控Profibus DP主站转Modbus RTU网关，工业自动化系统可以实现不同设备之间的顺畅通信和高效数据监控。这不仅提升了系统的控制能力和响应速度，还为智能制造和工业4.0的发展提供了坚实的技术支撑。
