工业通信变革：一键掌握ModbusRTU转ProfibusDP网关配置秘籍！效率翻倍，问题无忧！

在工业自动化领域，ModbusRTU和ProfibusDP是两种广泛使用的通信协议。ModbusRTU以其简单、易用的特点，被广泛应用于各种工业环境中;而ProfibusDP则以其高速、稳定、可靠的特点，成为现代工业网络中的重要组成部分。然而由于这两种协议在数据格式、通信方式等方面存在差异，因此，在某些应用场景下，需要将ModbusRTU转换为ProfibusDP，以满足系统的信需求。

ModbusRTU和ProfibusDP是自动化领域中广泛使用的两种通信协议，它们各自具有独特的特点和发展历程。

ModbusRTU作为一种串行通信协议，其简单、易用的特点使得它在工业自动化领域得到了广泛应用。它基于主从架构，通过RS485或RS232等物理接口进行数据传输，支持多种数据类型和传输速率。ModbusRTU的开放性和灵活性使其成为了许多设备制造商的首选通信协议。

而ProfibusDP则是一种更为复杂和高效的现场总线协议，它基于ISO/OSI模型，采用令牌环方式进行数据传输。ProfibusDP具有高速度、高精度、实时性强等优点，适用于对通信要求较高的场合。此外，ProfibusDP还支持多种拓扑结构，如星型、树型和环形等，可以满足各种复杂的网络需求。

在工业自动化领域，ModbusRTU和ProfibusDP各自发挥着重要作用。由于其简单易用的特点，ModbusRTU广泛应用于各种小型控制系统和设备之间的通信。例如，在一个生产线上，各个传感器和执行器可以通过ModbusRTU与PLC（可编程逻辑控制器）进行通信，实现数据的采集和控制指令的下达。

相比之下，ProfibusDP则更适用于大型分布式控制系统。它可以实现多个节点之间的高速、实时通信，满足复杂控制系统的需求。例如，在一个大型工厂中，各个车间的设备可以通过ProfibusDP与中央控制器进行通信，实现整个生产过程的协调和管理。

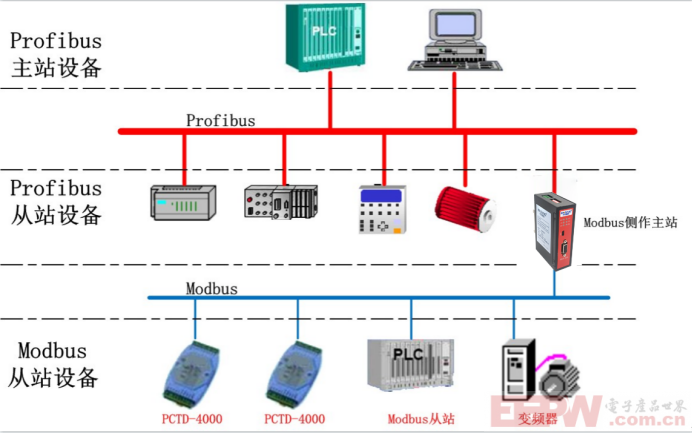

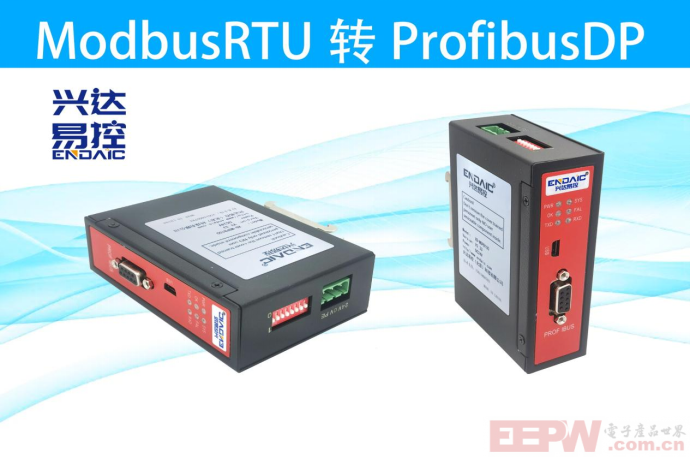

在实现ModbusRTU向ProfibusDP协议转换的过程中，技术路径和步骤需要细致规划与执行。首先，硬件选择是关键。这通常涉及到使用支持两种通信协议的网关设备，这类设备能够接收并解析ModbusRTU信号，并将其转换为ProfibusDP格式的数据包发送到总线上。

具体操作步骤如下：

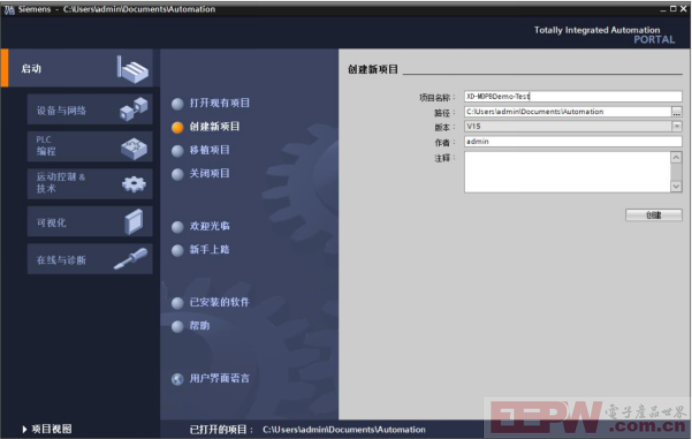

1、打开博图创建新项目：

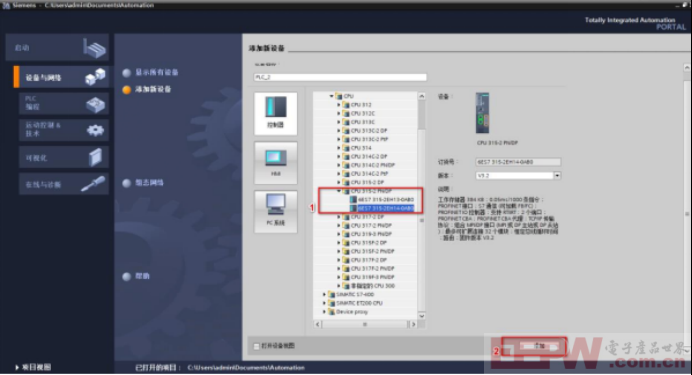

2、添加新设备，选择CPU型号点击确认：

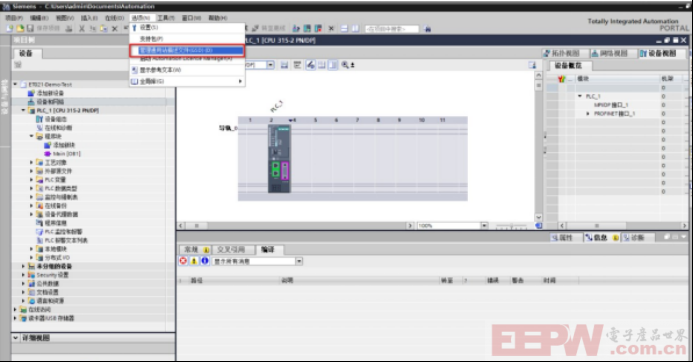

3、进入项目后点击“选项”找到并打开管理通用站描述文件：

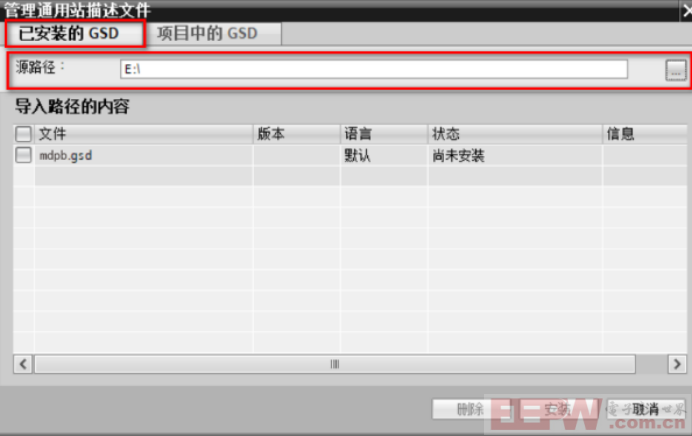

 4、选择GSD文件所在路径，勾选GSD文件点击安装：

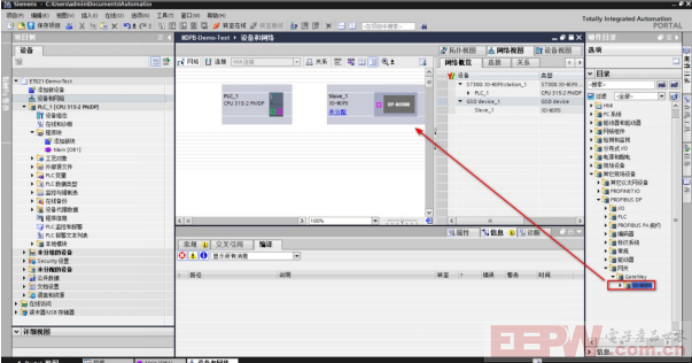

5、找到安装好的GSD文件拖拽到网络视图：

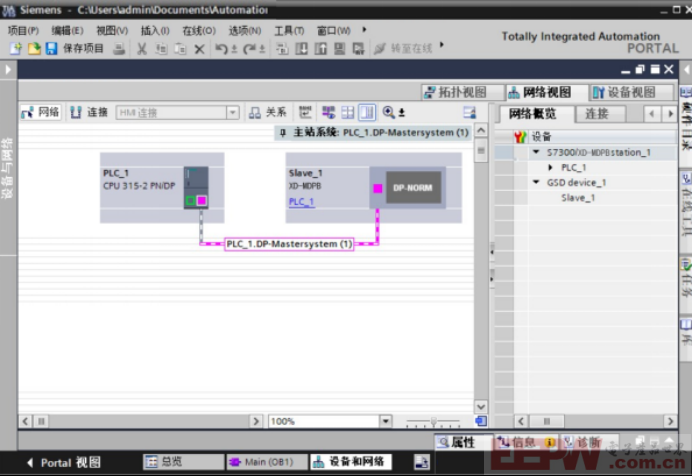

6、在“网络视图”以显示要连接的设备。选择CPU315-2PN/DP的PROFBUS接口(图中为紫色接口),然后将连接拖到XD-MDPB模块上的PROFIBUS接口上(图中为紫色接口),释放鼠标按钮以创建网络连接，如下图所示：

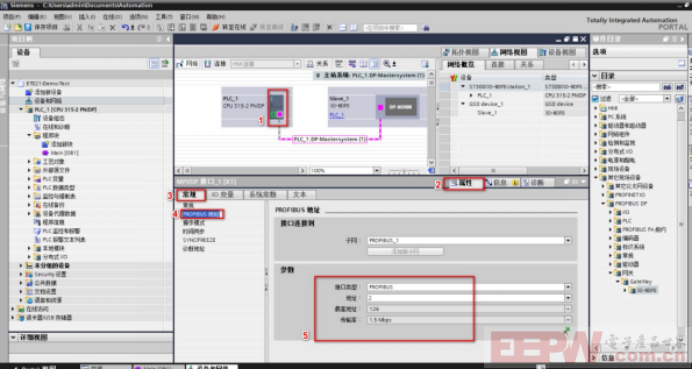

7、选中 CPU315-2PN/DP 的 PROFIBUS DP 接口,然后点击属性，再常规选项卡选中 DP 接口，可以配置 PROFIBUS DP 网络属性，如下图所示：

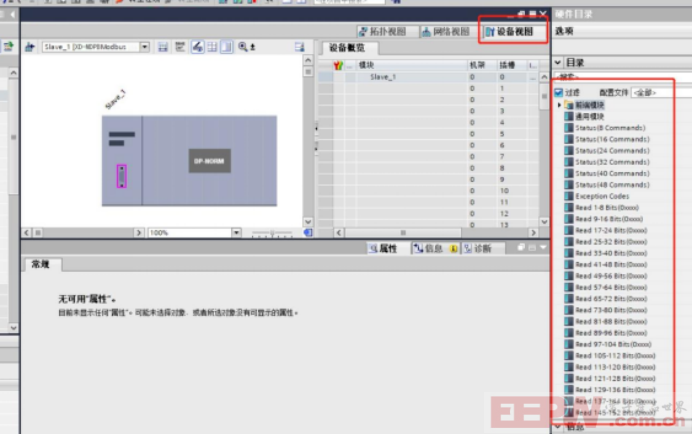

 8、在网络视图中，双击XD-MDPB模块，进入设备视图。如下图所示，在设备视图中，可以看到各个待添加的 module：

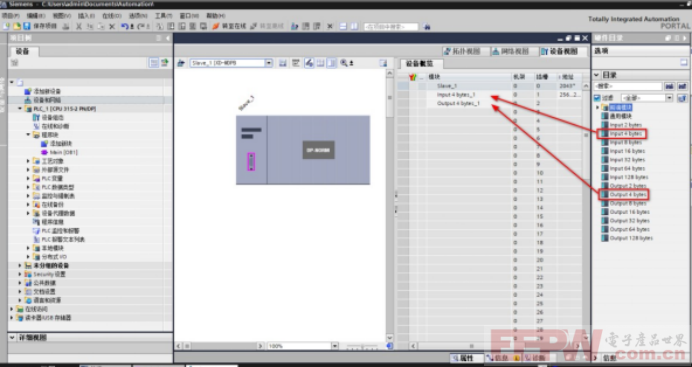

 9、通过拖拽的方式，可以将不同的 module 添加到模块的不同槽位中：

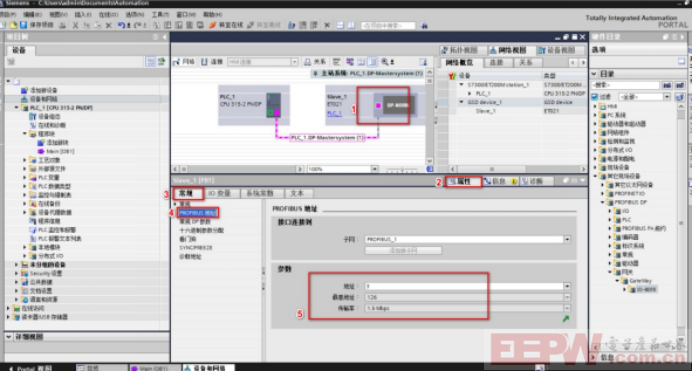

 10、组态设备的 PROFIBUS 地址和 PROFIBUS DP 总线速率：

随着工业4.0时代的到来，工业自动化领域正在经历前所未有的变革。其中，ModbusRTU到ProfibusDP的转换技术正逐渐成为连接传统系统与现代智能制造环境的关键桥梁。未来，这一转换技术的发展不仅将推动工业网络通信协议的标准化和高效化，还将为工业自动化带来深远的影响。

从技术发展趋势来看，未来ModbusRTU到ProfibusDP的转换技术将朝着更高的兼容性和智能化方向发展。随着物联网、大数据、云计算等技术的深入应用，工业自动化系统对数据传输速度、可靠性和处理能力的要求越来越高。因此，未来的转换技术需要能够支持更广泛的设备接入，实现更高效的数据处理和分析，以及提供更加灵活的网络配置和管理功能。同时，借助人工智能和机器学习算法，转换技术可以自动优化通信参数，提升系统的稳定性和性能。
