Modbus rtu转profibusDP接电机保护器快速配置案例

在工业自动化领域，不同协议的设备之间进行通信是一项重要而复杂的任务。
通过Modbus RTU转Profibus DP网关的配置，可以有效地实现电机保护器与主控系统之间的数据交换和远程控制。

我们需要明确案例的控制对象是电动机保护器，以及现场各项参数的显示与报警需求。在这个案例中，系统PLC选用的是西门子S7-1200，它能够通过Modbus RTU转Profibus DP网关模块来控制现场的设备，并监控数据。这种配置方式不仅能够满足实时监控的需求，还能保证系统的高效运行。

接下来，我们来具体看一下兴达易控XD-MDPB100网关的技术参数。该网关在Profibus DP一侧为Profibus DP从站，在Modbus一侧则作为Modbus主站。它支持标准的Profibus DP V0、V1协议，并且具备自动波特率检测功能。此外，Profibus DP支持最大的输入字节数为244字节，最大的输出字节也为244字节。这些技术规格为我们的快速配置提供了坚实的基础。

电源接口

物理接口：3P 端子。

输入电压范围：7~36V。

具备反接、过压、过流、过热保护功能。

功率消耗：1W。

环境指标

工作温度：（-20~70）℃。

工作湿度：5%~95%（25℃时），无凝结。

下面是具体配置操作步骤

1、打开博图编程软件创建新项目：

2、进入项目后“添加新设备”选择plc型号点击确认：

 3、打开选项“管理通用站描述文件”安装GSD文件：

4、选择GSD文件所在路径，勾选GSD文件点击安装：

 5、在右侧硬件目录找到安装好的GSD文件，双击添加到网络视图进行组态：

6、点击模块未分配 选择主站进行与plc连接：

 7、进入模块属性把PROFIBUS地址改成与网关拨码地址一致：

8、设备特定参数里修改波特率 数据位  校验  停止位：

 、

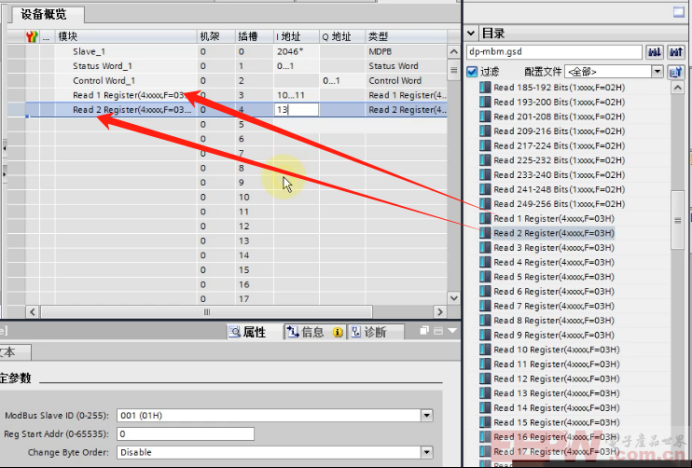

9、双击模块进入设备视图，在右侧目录找到

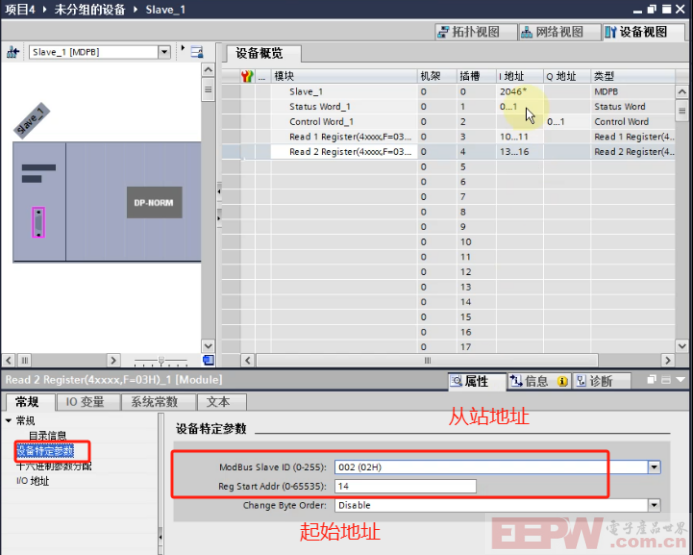

10、添加完指令在属性  设备特定参数里设置从站地址和寄存器起始地址：

 11、参数设置完成点击导航栏下载   选择接口类型进行搜索设备 选中搜索到的设备点击下载：

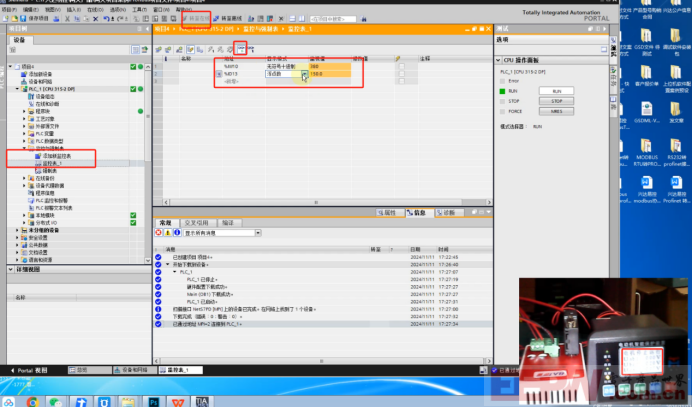

12、下载完成“转至在线”创建新监控表输入分配的IO地址进行监控：

Modbus RTU转Profibus DP的转换在工业自动化领域具有重要意义。
通过使用专门的协议转换网关，可以实现不同协议之间的数据互通互联，提高系统的兼容性和稳定性。
随着工业自动化技术的不断发展，协议转换技术也将不断进步和完善。
未来，我们可以期待更加高效、稳定和可靠的协议转换解决方案的出现，以满足更加复杂和多样化的应用需求。
同时，对于工程师和企业来说，了解和掌握协议转换技术也将成为提升自身竞争力的重要途径之一。
