ModbusRTU与PROFIBUS DP网关通讯技巧！

在工业自动化领域，随着系统的不断升级和技术的发展，不同通讯协议之间的兼容性问题成为一大挑战。Modbus RTU作为一种广泛应用的串行通信协议，因其简单、可靠而被广泛使用；而PROFIBUS DP则以高速、实时性著称，是现代工业控制网络的首选。如何将旧有的Modbus RTU设备接入新的PROFIBUS DP网络，成为了一个亟待解决的问题。本文将详细介绍通过兴达易控ModbusRTU转PROFIBUS DP网关连接电动机保护器与PLC通讯的案例，旨在为工程师和企业提供参考和借鉴。

一、背景介绍

在煤炭行业中，低压电动机用量大且分布广，是生产所需的重要机械动力来源。为了实现自动化生产，提高生产效率，对电机设备实现遥测、遥控、遥信、遥调及故障诊断和集中控制的需求十分迫切。智能电动机保护器相较于传统的热继电器，更适合当前向信息化、智能化发展的趋势。通过ModbusRTU转PROFIBUS DP网关，可以实现电动机保护器与主控系统之间的数据交换和远程控制。

二、案例配置步骤

1. 准备阶段

（1）设备准备：需要准备的主要设备包括西门子S7-1200 PLC、Modbus RTU转PROFIBUS DP网关（兴达易控XD-MDPB100）、智能低压电动机保护装置（如ZNB-200型）。

（2）软件准备：确保使用的博图（TIA Portal）和网关配置软件均为最新版本，以避免兼容性问题。

2. 配置过程

（1）创建新项目：在博图中建立新项目，并进入设备和网络管理界面。

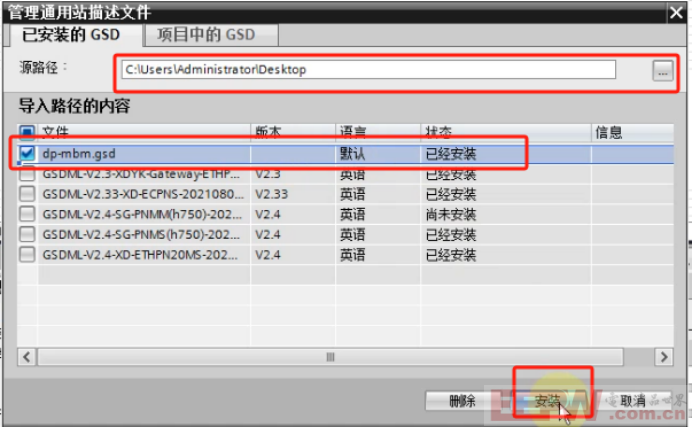

（2）安装GSD文件：将Modbus RTU转PROFIBUS DP网关的GSD文件拷贝到可访问的位置，并在博图中安装该文件。

（3）添加新设备：在博图中选择并添加Modbus RTU转PROFIBUS DP网关设备，设置其IP地址和设备名称，确保与组态软件中保持一致。

（4）组态设置：确认马达保护器用到的参数总数据量，并在组态中添加相对应的数据长度。完成组态设置后，下载到PLC中。

（5）配置网关：打开网关配置软件，新建项目并配置网关的IP地址和设备名称。设置485通信参数（如波特率、数据位、停止位和校验方式），确保与马达保护器的通信参数一致。在ModbusRTU处选择插入节点，填写从站地址和功能码，根据手册中的起始地址换算成10进制地址，并填入连续读取的寄存器地址。

（6）内存映射：将网关中的寄存器地址映射到博图中的IQ地址。

（7）下载配置：将配置好的参数下载到Modbus协议转换模块中，并重新启动设备使其生效。

三、注意事项

通信参数一致性：确保所有设备的通信参数（如波特率、数据位、停止位和校验方式等）完全一致，以避免通信错误。

网络配置：确保PLC、网关和马达保护器的IP地址在同一网络段内，且网络设置正确。

数据校验：在设置寄存器地址和功能码时，要仔细核对，确保无误。特别是地址的换算和功能码的选择。

设备兼容性：在选择网关时，应确保其兼容西门子PLC和马达保护器。

故障诊断：在配置和调试过程中，如遇到问题，可参考相关手册或联系技术支持进行故障诊断。特别关注通信状态和数据的正确性。

四、总结与展望

通过使用ModbusRTU转PROFIBUS DP网关，可以方便地将智能低压电动机保护装置接入到西门子PLC的Profinet网络中，实现数据的采集、监控和控制。这一解决方案在工业自动化领域具有广泛的应用前景，能够显著提高系统的可靠性和可维护性。未来随着技术的不断进步和完善，我们可以期待更加高效、稳定和可靠的协议转换解决方案的出现，以满足更加复杂和多样化的应用需求。对于工程师和企业来说，了解和掌握协议转换技术也将成为提升自身竞争力的重要途径之一。
